見事に復活できなくなってしまったiPod(DockConnector 15G)ですが、HDは生きていたので、部品として使うことにしました。

i1
精密ドライバーでこじ開け、磁気カードを突っ込んで開けました。

i2
金属部分にプラスティックの爪で引っかけてあります。
※写真では結構ゴミが詰まって汚くてすいません。

i3
数カ所外れるまで大変ですが、外れだすと一気に取れます。上部にはヘッドフォンのプラグなどがついているので、勢いよくあけると引きちぎれると思います。


i4

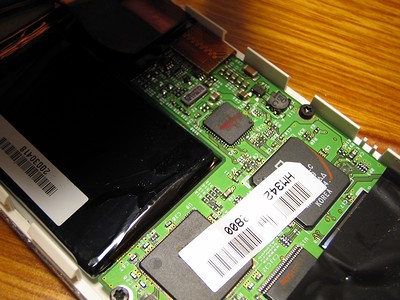

iPodの基盤はこんな感じです。黒いパーツがバッテリーです。

i5
HDを取り外したコネクターです。PCカードの物と似ていますが、少しピンが足りないです。ぴったりで使えるかというのは別問題ですが・・・。

i6
バッテリーまで取り外すとこんな感じです。バッテリーの下にも基盤が有りますね。


i7
見にくいですが、HDを取り外した状態で起動させると、ファイルのエラーのようなアイコン表示が出ます。(アップルマークと交互に出ていました)

i8
HDドライブと、バッテリーを取り出して分解作業は終わりにします。
バッテリーの交換は、こんな感じで出来るんでしょうね。
(本体に結構傷が入るので難しいですね)

i9
1.8インチHDのUSBの外付けケース(東芝用)を買ってきました。(1,400円)

i10
よくある2.5インチの物と同じような構造ですね。消費電力が少ない分USBケーブル1本でも何とかなりそうです。

i11
領域を開放して、FAT32でフォーマットし直しました。(外付けなのでNTFSより何かといいかなぁと)

i12

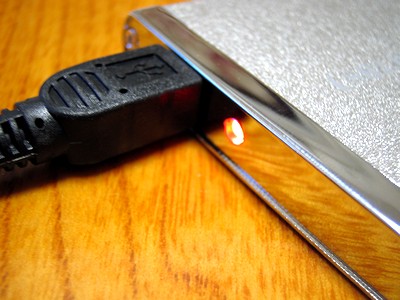

反対側にもインジケーターが有りそうですが、ダミーなので光りません・・・。

i13
こんな感じで、iPodの第二の人生はこんな感じになりそうです。
とりあえず、MP3のファイルでも入れて使いましょうか(笑)
